什么是好的压接连接--行业标准篇

27/01/2021

压接质量工业标准

在回答压接是否合适的问题时,应转向企业的质量标准。许多业对压接点的要求明确并经过多年的研究使用形成了标准,特别是在汽车领域。汽车零部件的制造商根本不会向不符合标准的公司订购压接设备。

汽车行业的标准是基于汽车机械运动和加速的环境中测试得出的,该测试会将压接点模拟在整个汽车寿命里会可能历经的潜在环境条件中进行测试,他们会对部件及尺寸,压率和接触电阻提出要求。

PSA 9634115099,VW 60330,USCAR-21,TDK-EPCOS F61207-R3308,Bosch N42AP 730(2014),TYCO和雷诺(Renault)等标准仅涵盖线束和压接端子,即线束和端子的电气压接标准。

若由供应商负责定义参考标准,则很少考虑使用异种材料(铝,钢,纤维等)和元件(电池接线片,PCB引脚,传感器等)。为了能达到最好的连接,应该使用IEC 60352-2的标准,并给出测试时间表和相关的技术数据。

IEC 60352-2 test schedules and techniques

根据IEC 60352-2,有必要根据材料和元件类型采用以下测试算法之一:

1)符合标准中给出的所有要求的连接的基本测试计划:由截面0.05-10 mm2的绞合线或直径0.25-3.6 mm的实心线与铜或铜合金制成(铜含量最少为60%)端子; 由退火铜和极少量塑料制成的金属丝,断裂前的伸长率为10%;

2)完整的测试日程计划涵盖特殊元件等不完全符合要求的的零件及材料。连接端子可由实心线,镍,钢,不锈钢或抗拉强度超过600 MPa的材料制成。

基本测试计划只需要对20个样品进行拉力测试,而对另外20个样品进行20个电流负载循环,而完整测试计划需要对16个样品进行拉力测试,对8个样品进行密集的电流负载测试(500个循环!)。气候测试,包括对16个样品的温度和气候序列(干热,湿热,冷)的快速变化。

将获得的结果与给出相应IEC规范(例如拔出力和接触电阻图)的目标值进行比较。值得一提的是,最新版本附带了针对不同枪管材料的系数值。

连接质量评估设备

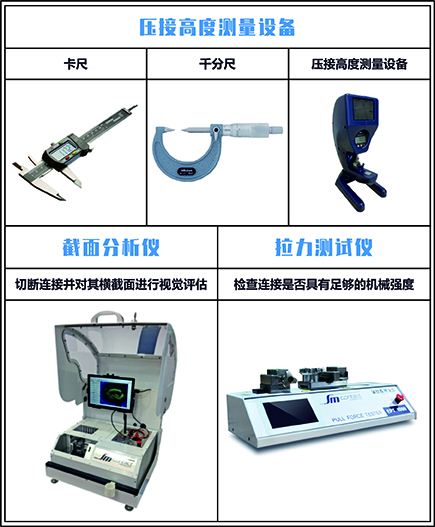

如果您需要检测任何特殊的压接端子是否符合行业的规范,请使用广州格律电子的实验室设备对其进行质量检测:截面分析仪、拉力测试仪、压接高度测量装置以及专用的质量测量软件等。
