PININSERT 3200
PININSERT 3200
Pininsert 3200（传送带版）配备了兼容SMEMA接口的皮带传送系统，可以将设备集成到客户的表面贴装印刷电路板生产线上。
可以将其改造为DH（双头）版本，带有两个插针头，可以在一个周期内插入不同尺寸的针脚，而无需重新调节。

技术参数
  • 电源
    220V.50Hz单相10A
  • 功率
    3,0 kW
  • 大气压
    6bar
  • 瞬时循环时间
    500 ms/插针
  • 最大PIN针长度 (标准版)
    25mm
  • 最大PIN针长度 (增长版)
    60 mm
  • PIN针最大截面尺寸
     1,5 mm x 1,5 mm
  • PCB尺寸
    最小50 x 50 mm，最大400 x 400 mm
  • 插针头更换时间
    10 分钟
  • 零件组更换为插针头的时间
    15 分钟
  • 标准电动X轴（选配）
    400 mm行程
  • 标准电动Y轴（选配）
    400 mm 行程
  • 重量（基础）
    1500 kg
  • 尺寸 (W x D x H)
    1860 x 1730 x 1670 mm
  • 传送系统离地面高度
    350 ± 30 mm
  • CE 认证
  •


标准功能

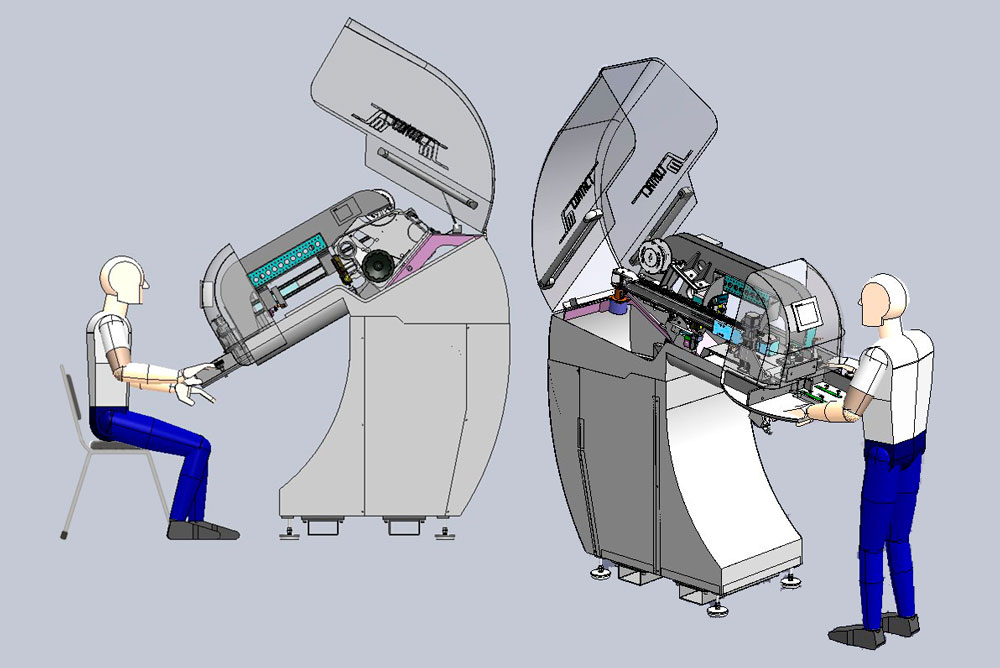

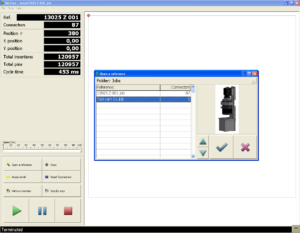

  • 操作简便的PC界面，配备了标准的PC键盘和鼠标。
    操作简便的PC界面，配备了标准的PC键盘和鼠标。

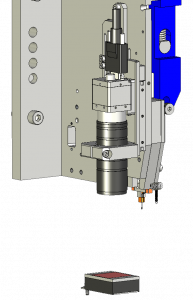

  • 定位系统
    定位系统
    针脚在到达切割位置之前，先在插针头上进行固定，这样做有效减少了针脚长度的公差，进而提升了切割与插针的精确度。

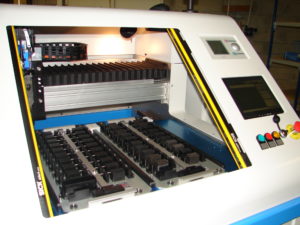

  • 自动操作臂
    自动操作臂
    自动操作臂沿着三个轴向将部件从一个单元转移到另一个单元，执行直化、切割、剥离、扭转、压接和卸载等任务。

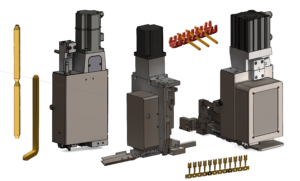

  • 电气插针头
    电气插针头
    插针头可完全互换，简化了更换至新应用场景的过程。根据不同的针脚设计，有多种类型的插针头：端对端、直角、U形带（或称带状）以及端子类型。

    保证了极高的插针精度，误差范围控制在±0.05mm之内（CPK>1,68）。

    插针深度的控制则依靠编码器，可在PC编辑器中精确到百分之一毫米，而其他品牌需要通过机械方式来设定。因此，每个新系列产品均无需进行机械调整。

    该插针技术采用预先切割成圆形或方形的线材，适用的截面积范围为0.3至1.5 mm（当使用伺服驱动头时），或1 mm（当使用气动头时）。

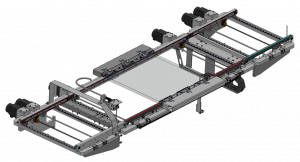

  • 传送台
    传送台
    可调节工作台能够容纳长度和宽度在50至400 mm、厚度在0.5至4 mm的PCB，方便将针脚插入。

    配备了适用于各种PCB板的通用夹持装置，以及位于插针点下方用于支撑的砧座。因此，在转换不同尺寸的应用时无需更换夹具。

    传送带控制兼容SMEMA接口使机器能够无缝集成到表面贴装PCB的装配线和产品追溯系统中。

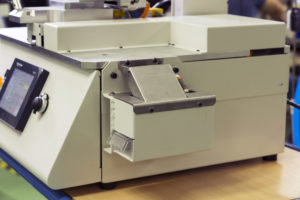

  • 针脚展开系统
    针脚展开系统
    根据不同的针脚类型，存在多种针脚送料系统：端对端针脚的落地式展开机、适用于带状针脚的载体式针脚展开机，以及端子展开机。

选项
  • 针脚检测激光控制
    针脚检测激光控制
    该系统可使机器区分空槽与已装针脚槽位。新针脚仅插入空槽，其他位置则跳过处理。

  • 插针力控制
    插针力控制
    系统控制每次插针，并将实际插针力与预设的参考值进行对比。如果出现偏差，机器将自动停机或触发警报。

  • 防错
    防错
    当激光或插针力传感器识别出不合格的部件时，将被自动分拣专用容器。在检测到容器内放入不合格部件之前，机器将暂停运行。

  • 插针高度摄像头控制
    插针高度摄像头控制
    集成逻辑的低/高清摄像头可用于控制插针高度。

  • 插针摄像头控制
    插针摄像头控制
    摄像头对PCB上的定位孔进行检查利用这些数据，程序会自动调整针脚的安置位置确保PCB生产中出现的偏差都能得到修正。

  • 数据矩阵条形码阅读器
    数据矩阵条形码阅读器
    用于自动调整程序设置。

  • 照明和安全光束
    照明和安全光束
    安全光束能够探测到异物并立即停机这项功能结合工作区的照明，确保了操作员的安全。

  • 将力数据导出至Excel文件
    将力数据导出至Excel文件
    系统允许将所有插针数据导出为Excel格式。

  • 部件位置激光控制
    部件位置激光控制
    该选配件可检测到定位误差，在屏幕上显示错误提示，并暂停机器运作，直到部件被正确放置。
