SM Crimp V8 Advanced
SM Crimp V8 Advanced
SM Crimp V8 Advanced操作包括将部件手动定位到治具上。每个治具都是针对特定部件定制的。治具放置在专用支架(夹具)上。
 夹具将自动在装载和工作位置之间移动(通过伺服电机完成移动)。这些位置是预先确定的,以保证高度可靠的连接。
 通过踩下踏板或自动进行接头压接。
工具盒可设计用于各种线材横截面,例如0.5-1.5 mm2。此外,只需更换工具盒,就可以使用相同的拼接带进行各种连接。
规格:
–由编码器控制位置的数字压接高度调节
– 内置CFM
–内置部件位置视频验证
–通过一次触摸使冲头返回零位
–在一个夹具中为不同部件使用多个治具
–可以安装高分辨率外部摄像头,以检测部件的位置、存在和颜色等。

铜带压接


技术参数
  • 电源
    220-240 V(110 V可用)/50 Hz/2A
  • 输入功率
    500瓦
  • 电机额定功率
    300瓦
  • 循环时间
    取决于产品
  • 行程
    35 mm
  • 压缩范围
    35 mm
  • 噪声级
    < 75分贝
  • 重量
     80-90 kg
  • 外形尺寸包括手轮(宽x深x高)
    375 x 660 x 490 mm
  • CE符合性
  • Apave (TÜV)认证

标准功能

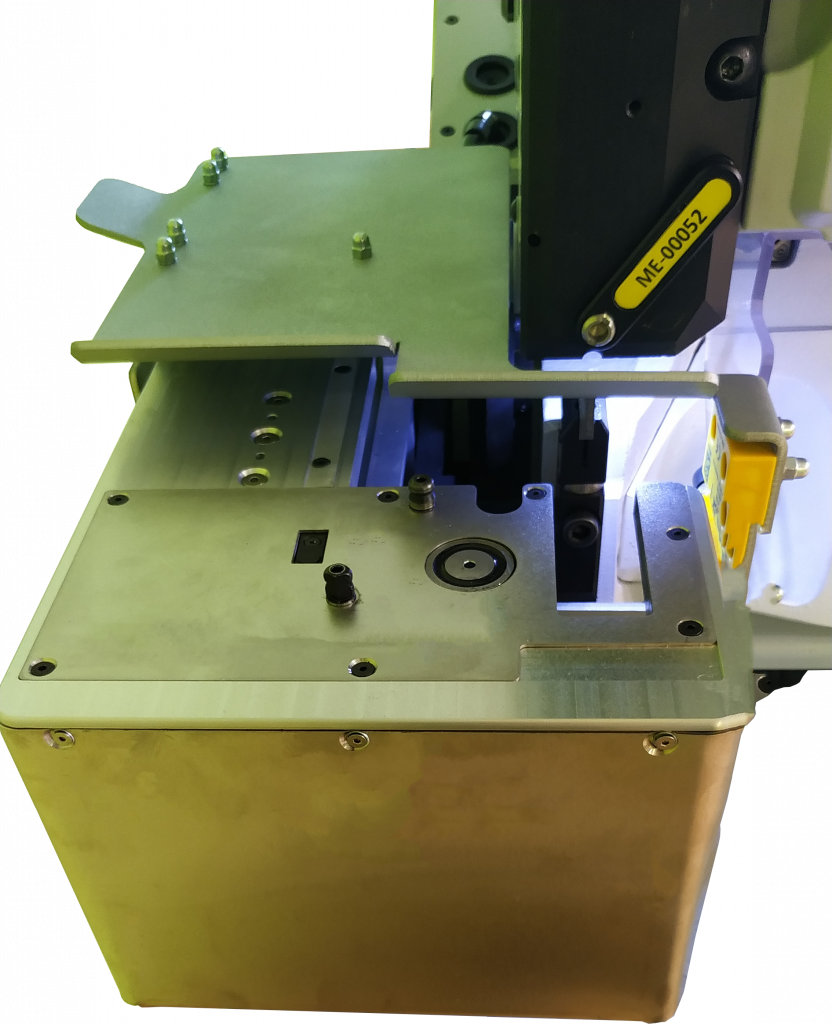

  • 压接成套工具
    压接成套工具
    成套工具包括压接钳、砧、冲头、冲头导轨和切割块。
    压接钳的型号、尺寸以及冲针的形状均可根据应用需求进行定制。
    其设计包括倾斜的压接钳表面、平滑的切割面、快速更换工具盒系统以及带有护指的照明装置,保障了操作的高效率与安全性。
    每个工具盒配备数据存储器,能保存相应的工具清单(PN)和最多10个连接点的详细连接信息,还能够实现独立的压接高度调整功能。在安装工具盒时,机器能够自动校准压接高度。

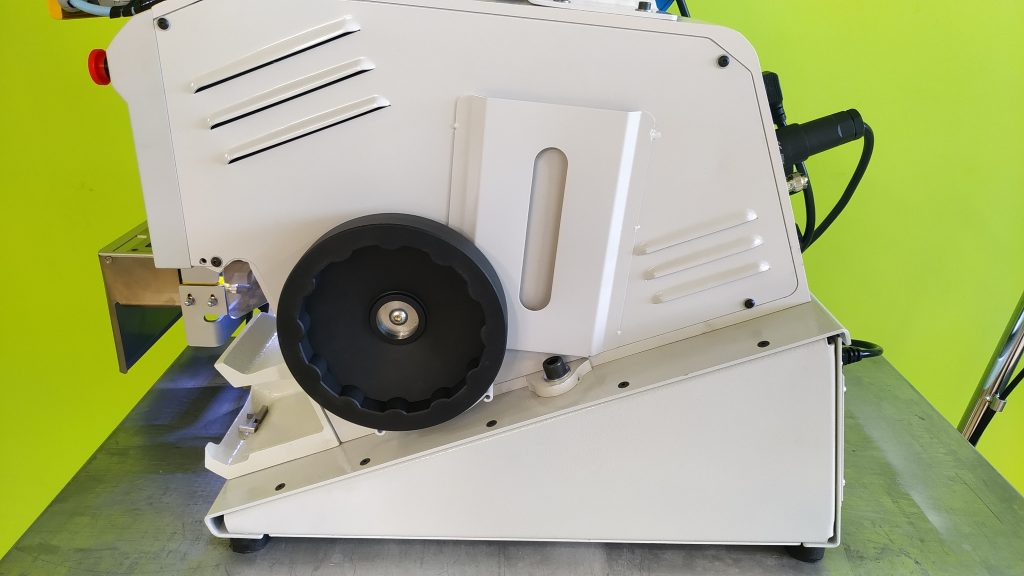

  • 手轮
    手轮
    手轮用于执行手动循环,以便在生产前测试系统,即对中压接钳、更换工具。旋转手轮,将冲头向下移动,即可监控总体拼接过程以及工具的定位。
  • 拼接带
    拼接带
    拼接带根据应用类型和环境温度范围来定义:拼接带类型和材料(黄铜、镀锡黄铜、白铜、镀锡白铜、不锈钢)、厚度(0.2-0.53 mm)、宽度(1.5、2、3、4、6、7 mm)和长度。
    拼接带设计有锯齿,适用于电磁线和标准线类型。适用于多股实芯铜铝线。
    我们的拼接材料符合以下标准:
    UL 486C
    MIL – STD 202
    IEC 60352-2
    IPC/WHMA-A -620
    REACH & RoHS
    拼接材料 应用
    黄铜CuZn30 通用,-80..+120℃
    镀锡黄铜CuZn30 通用,-80..+120℃,耐腐蚀,预焊接部件
    铜镍合金CuNi9Sn2 高可靠性,-80..+400℃,完全耐腐蚀,可焊接
    镀锡白铜CuNi9Sn2 高可靠性,-80..+120°C,完全耐腐蚀,可焊接
    不锈钢2 mm:2.4867,4.6 mm:1.4567 特殊用途,-80..+900℃,用于恶劣环境
    客户指定 按要求

  • 铸铁机架
    铸铁机架
    与使用螺钉由单独零件组装而成的机器相比,SM Crimp铸铁机架保证了压接过程中的完美稳定性。

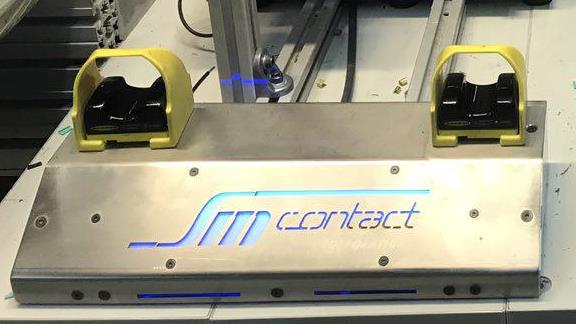

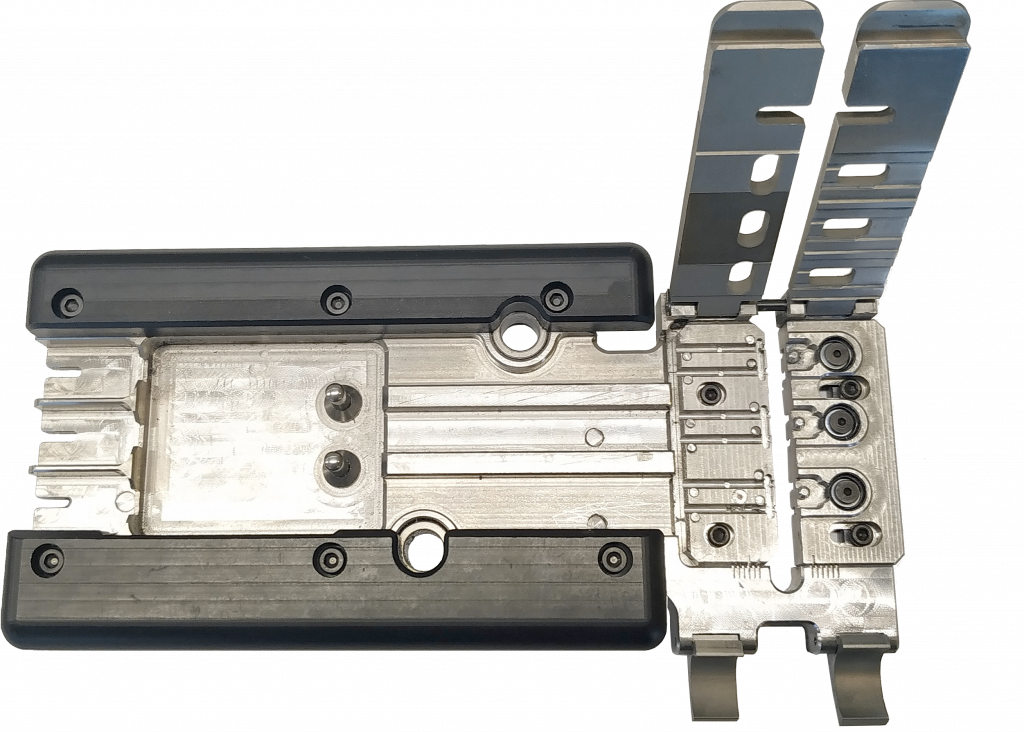

  • 治具
    治具
    夹具的可移动部分,能完美地与部件匹配,从而使其精确定位。治具可以根据零件的数量、形状和材料进行调整。
    如果机器有两个治具,当一个正在加工时,另一个可以由另一个操作员重新装载。

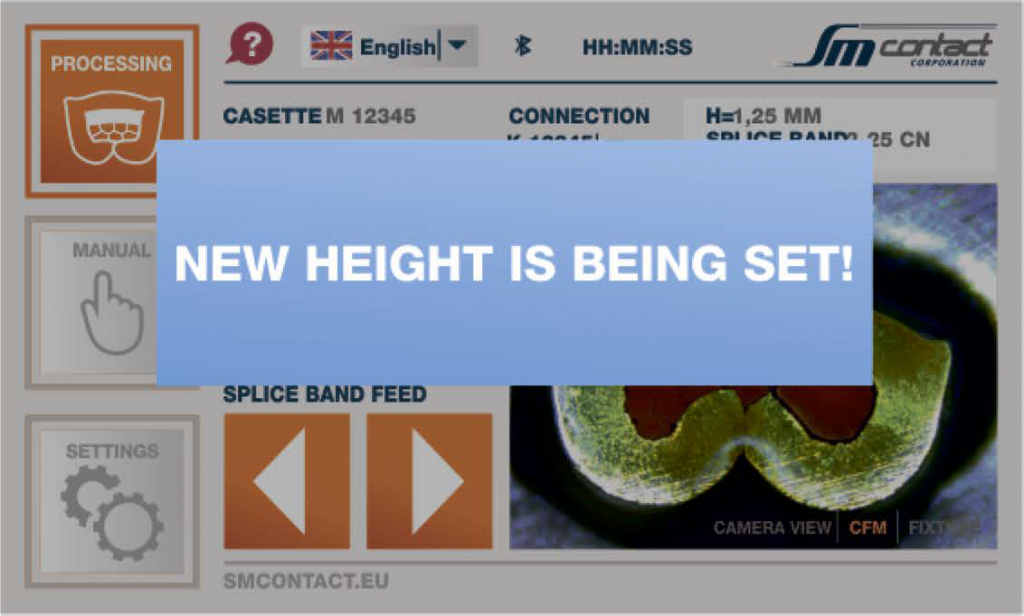

  • 压接高度调节
    压接高度调节
    电动压接高度调节可通过触摸屏上的按钮+-(增量为0.01 mm)或通过选择预先调节的连接参数来实现(自动)。

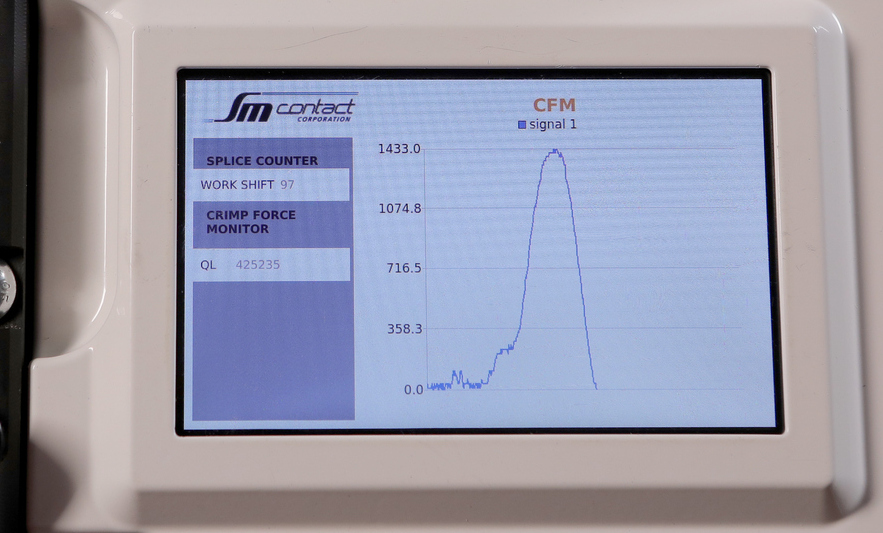

  • 内置压接力监控器(CFM)
    内置压接力监控器(CFM)
    CFM能捕捉、计算和评估力-时间曲线,并检测任何与质量公差的偏差。
    该系统可与多种类型的拼接和压接机器配合使用,非常适合任何需要对力进行在线监测的应用。
    CFM的参考曲线对应于压接力,但实际上它可以反映以下质量偏差:
    线股缺失、端子缺失、部件定位不准确、压接高度不准确、电线规格不准确、绝缘带长度不足、电线套管绝缘、电线部分插入电线套管。
    CFM可以调整自动切割和/或剔除有缺陷的产品。
  • 自动拼接带进给系统
    自动拼接带进给系统
    进给轮的橡胶表面可防止拼接带损坏。特殊传感器可控制每个接头的长度。

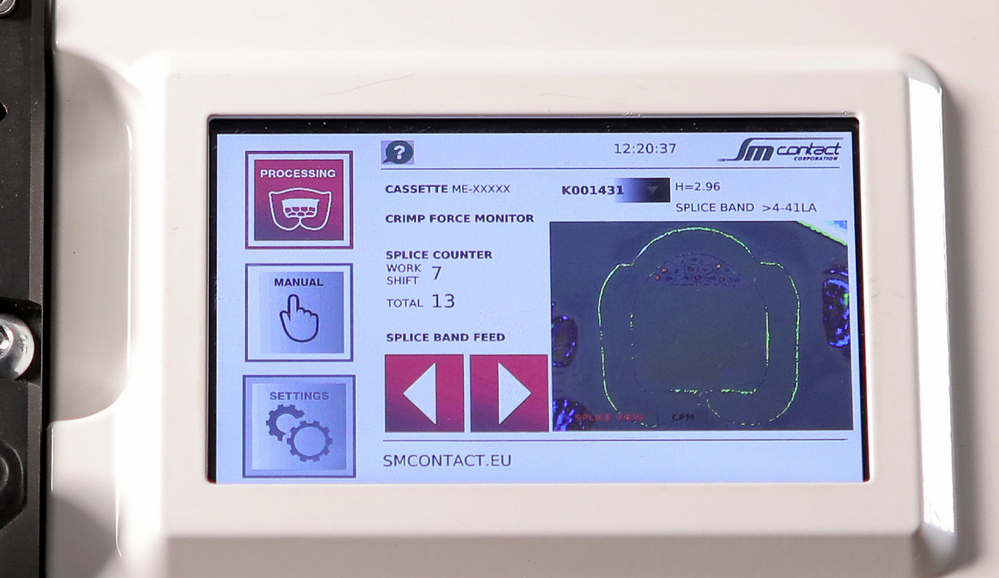

  • 触摸屏控制面板
    触摸屏控制面板
    除电源开关外,所有控制装置都位于显示屏上。通过5个按钮和1个显示屏,可以控制产品数量、输入和输出、界面语言、工具技术数据、进给系统和启动紧急停止。
    可以指示治具中每个压接的过程。

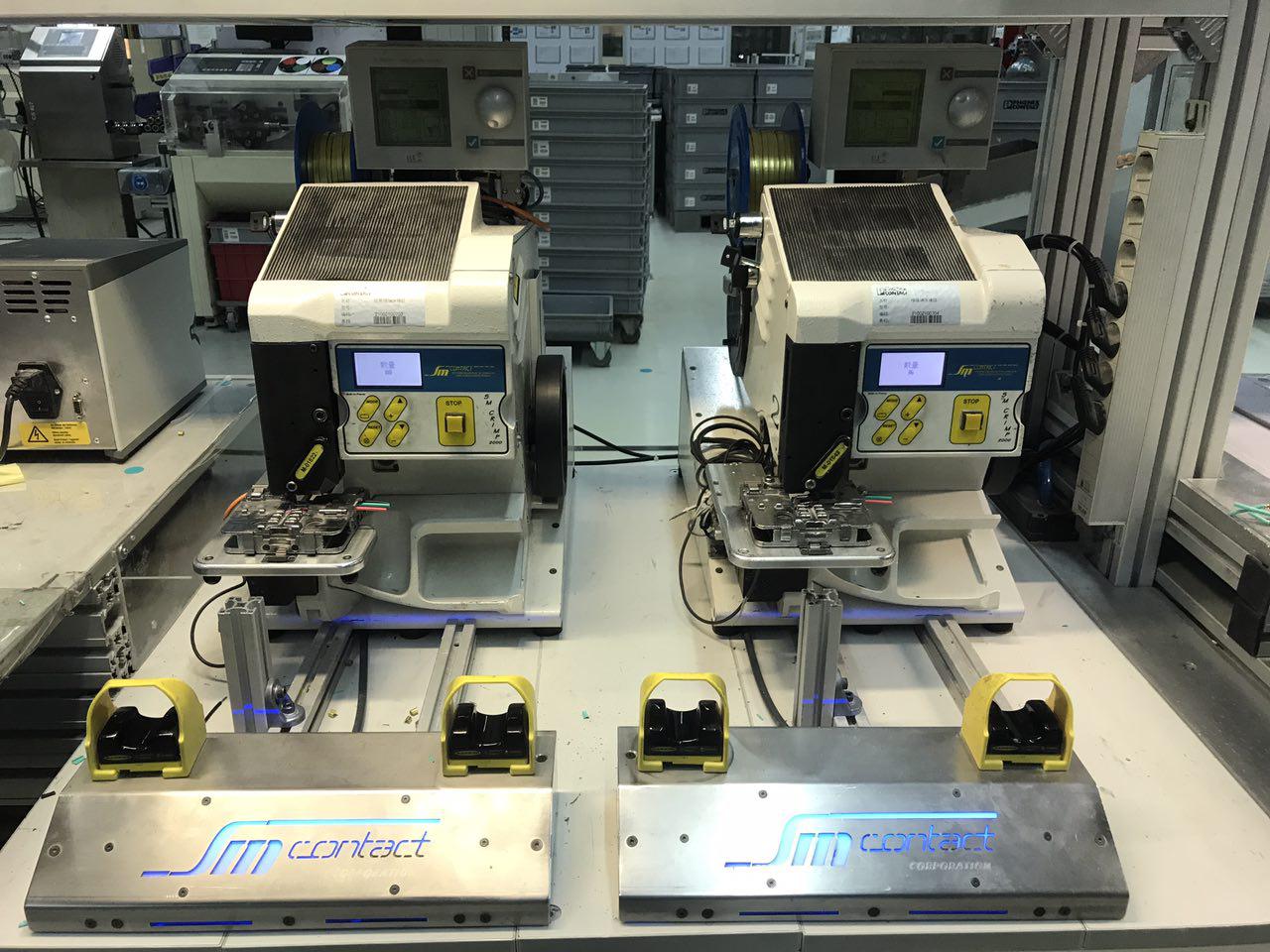

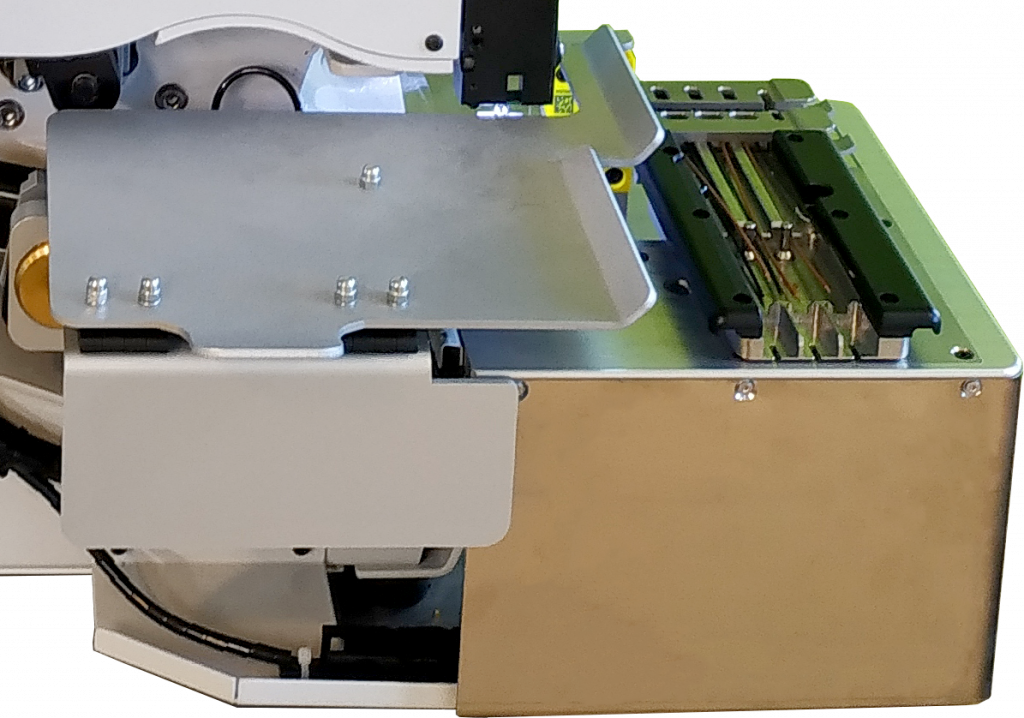

  • 自动化YZ夹具台
    自动化YZ夹具台
    能够利用Y轴和Z轴功能将治具和部件移动到压接区域。通过可编程动作实现高运动精度。在HMI屏幕上对YZ工作台进行控制,包括工作台步进电机驱动的控制。
    操作员有安全罩的保护。
    治具支架能精确地将治具运送到压接区域。
选项
  • 部件位置视频验证
    部件位置视频验证

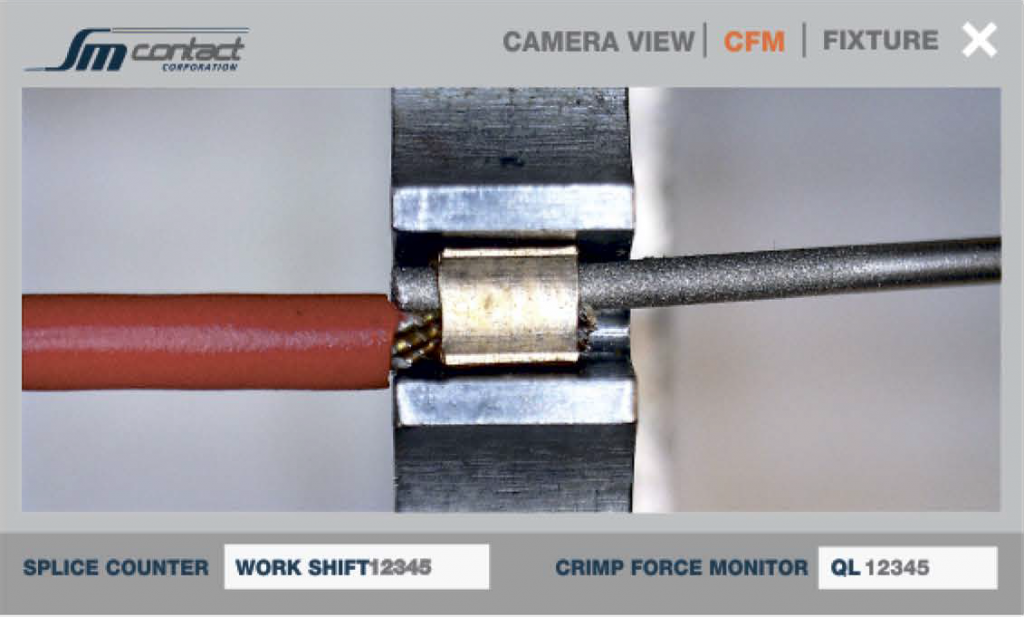

    摄像头会捕捉压接区域的影像,并将影像传输至人机界面屏幕上。因此,操作员便能够观察到部件的压接状态,并能够在压接设备中准确地定位。

    摄像头有两种安装方式:

    1.内置于工具盒内部;

    2.安装在工具盒左侧壁,通过USB电缆连接。

  • 机架和机柜
    机架和机柜
    所有机器及其部件都可以根据产品需求,集成到落地式机架或机柜中。

  • 部件摄像头控制
    部件摄像头控制
    根据所选程序,高/低清晰度摄像头会拍摄部件图片,用以控制部件的定位、颜色及剥离长度。根据部件的尺寸,选择高清或低清摄像头。

  • 防差错
    防差错
    允许对不良/不合格部件进行控制。当CFM检测到质量问题并预测部件连接为不良/不合格时,机器将自动停机,直到不良/不合格部件被放置在防错料仓。

  • 操作区域的保护
    操作区域的保护
    在侧板上安装安全防护盖,机器能够检测到异物并停止运行。

  • 质量控制设备
    质量控制设备
    实验室设备可控制拼接质量,使其符合行业规范或任何其他特殊要求。请查看我们的显微实验室、拉力和压接高度控制工具以及专业测量软件。

  • 双压接
    双压接
    使用两台机器:一台用于一种连接类型,另一台用于第二种连接类型。如果产品有不同尺寸的连接,此解决方案可使压接(CRIMPING)过程更快、更完美。
  • 人机界面
    人机界面
    人机系统显示完整的工作算法,显示当前步骤和故障发生时的步骤(如有)。它可以显示为算法图形或产品可视化。

    人机界面提供直观的过程控制。通过在接口中选择相应的程序,可以重新调整所有传感器,包括CFM到其他产品。在密码保护区内,可以打开/关闭机器子功能。
  • 双手循环启动
    双手循环启动
    需要双手触摸才能开始循环,使手离开工作区
  • 压力监控器(CFM))
    压力监控器(CFM))
    CFM捕捉力-时间曲线,并检测与质量公差的任何偏差。该系统可与多种类型的压接(CRIMP)和压接机(Splicing Crimping)配合使用,适用于任何需要在线监测力的应用。

    CFM的参考曲线与压力相关,但事实上它能反映出诸如:缺少线股、元件定位或压接(CRIMP)高度不准确、绝缘条长度不足、接头处绝缘等质量偏差。

    CFM还允许调整自动切割或拒收有缺陷的物品。
需要基础版本?请点击查阅:
需要了解更多自动化功能?请查阅升级版本:

应用领域
组件类型
  • 新能源领域
    新能源领域
    新能源领域

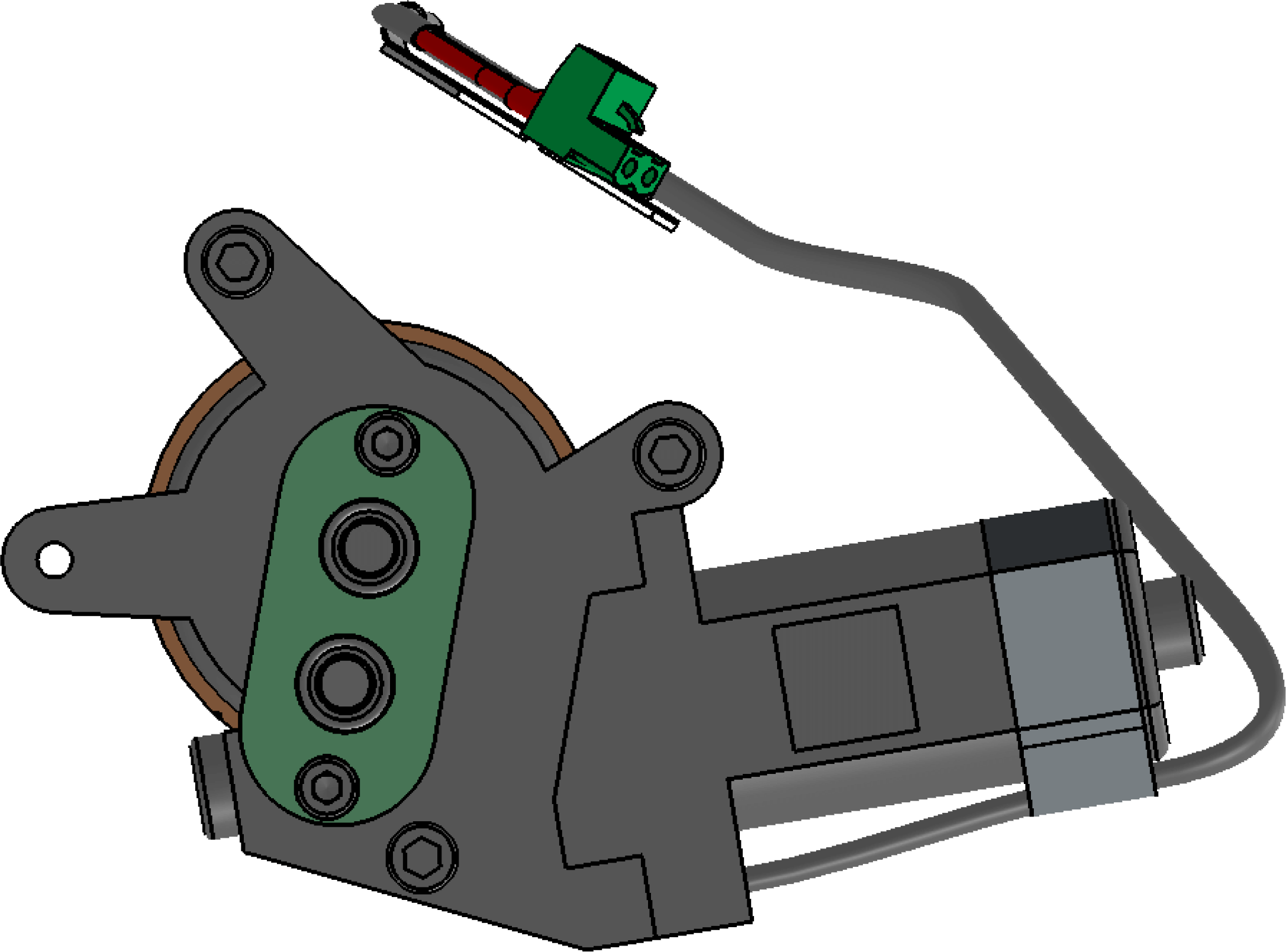

  • 汽车领域
    汽车领域
    汽车领域
  • 土木工程领域
    土木工程领域
    土木工程领域
  • 电子工业领域
    电子工业领域
    电子工业领域
  • 轻工业领域
    轻工业领域
    轻工业领域
  • 大众市场
    大众市场
    大众市场
  • 医学工业领域
    医学工业领域
    医学工业领域
  • 铁路领域
    铁路领域
    铁路领域
  • 金属线
    金属线
    金属线
  • 二极管 & 电阻
    二极管 & 电阻
    二极管 & 电阻
  • 灯丝
    灯丝
    灯丝
  • 导线 & 电容
    导线 & 电容
    导线 & 电容
  • 导线 & 线圈(漆包线)
    导线 & 线圈(漆包线)
    导线 & 线圈(漆包线)
  • 导线  &  二极管
    导线  &  二极管
    导线 & 二极管
  • 导线 & 引脚框
    导线 & 引脚框
    导线 & 引脚框
  • 导线 & 金属引脚
    导线 & 金属引脚
    导线 & 金属引脚
  • 导线 & PCB
    导线 & PCB
    导线 & PCB
  • 导线 & 传感器
    导线 & 传感器
    导线 & 传感器
  • 导线 & 电阻
    导线 & 电阻
    导线 & 电阻
  • 导线 & 导线
    导线 & 导线
    导线 & 导线
  • PCB & 同轴连接器
    PCB & 同轴连接器
    PCB & 同轴连接器
  • 导线 & PIN
    导线 & PIN
    导线 & PIN
  • 导线 & 塑料连接器
    导线 & 塑料连接器
    导线 & 塑料连接器
  • 导线 & 插头适配器
    导线 & 插头适配器
    导线 & 插头适配器
  • 导线 & 天线
    导线 & 天线
    导线 & 天线
