SCS(拼接压接站)提供定制拼接连接所需的所有操作:矫直、切割、剥离、扭转、拼接。所有的步骤都可以由摄像机控制。机器高度可电气设置允许操作员坐着或站着进行操作。

每个夹具都是根据相应的部件定制的。夹具在加载和工作位置之间自动移动。因此,所有进程都运行得快速而精确。

工具盒可设计用于广泛的电线横截面,例如0.5-1.5平方毫米。要在同一台机器上执行另一个连接,须更换压接带(Splicing Crimping)和工具。

技术参数
  • 电源
    220V / 50Hz / 2400W / 10A
  • 输入功率
    500瓦
  • 电机额定功率
    300瓦
  • 循环时间
    300 ms
  • 噪声级
    < 75分贝
  • 重量
    约56公斤
  • 外形尺寸包括手轮(宽x深x高)
    291 x 490 x 340 mm
  • CE符合性
  • Apave (TÜV)认证

标准功能
  • 成品容器
    成品容器
    操作员快速收集适当零件的容器。
  • 安全盖
    安全盖
    聚碳酸酯盖覆盖SCS的工作区,将其与装载区分开。它提供了操作人员的安全,并允许在处理前一个连接时加载组件。
  • 操作员的坐姿和站姿
    操作员的坐姿和站姿

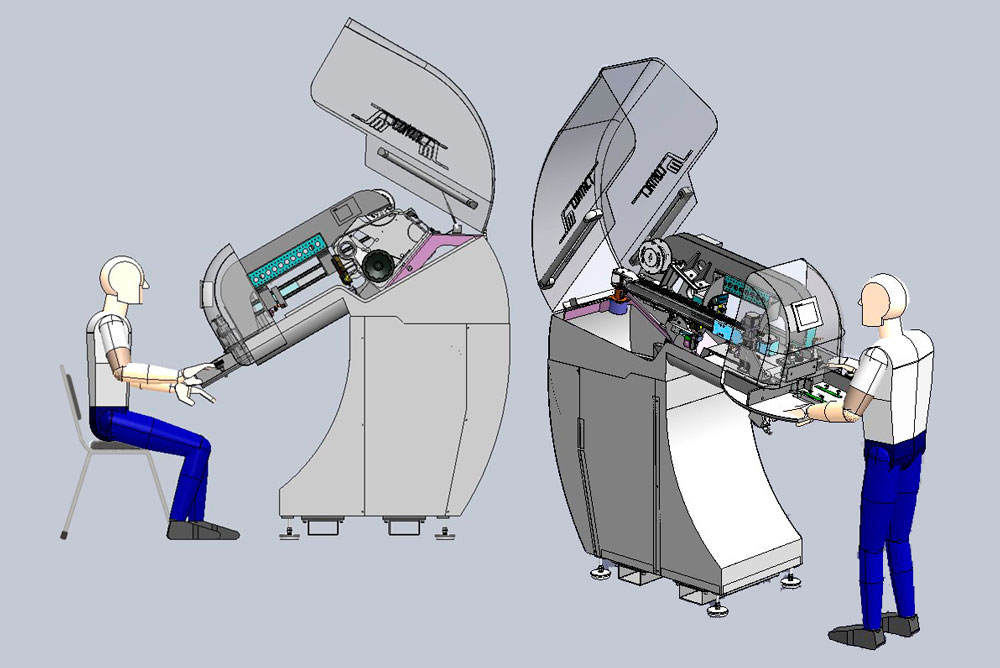

    机器高度的电气设置允许操作员坐着或站着,确保操作员以舒适的方式工作(从850毫米到1050毫米)。
  • 自动机械手
    自动机械手
    自动机械手将部件以三个轴从一个单元转移到另一个单元,以提供拉紧、切割、剥离、扭转、拼接压接(CRIMP)和卸载。
    每个机械手都是定制的,以适应应用。防止损坏,保证操作准确安全。
  • 自动夹具
    自动夹具
    允许根据组件的数量、形状和大小精确定位组件。部件高度位置微调。夹具通过伺服电机在负载和工作区域之间自动移动。
  • 压接工具套
    压接工具套
    工具零件包括底模、砧、冲头、冲头导轨和切割块。
    为该应用定制了底模类型、底模尺寸和冲头形状等参数。
    倾斜的钳口表面、光滑的切割表面、快速更换的工装盒和手指保护灯罩保证了高效和安全的操作。
    集成内存保存应用程序参数、建议设置和备件清单。
  • 压接带
    压接带
    根据应用类型和环境温度选择压接带(Splicing Crimping)的类型:材料(黄铜、镀锡黄铜、铬镍、镀锡铬镍、不锈钢)、厚度(0.2-0.53 mm)、长度(1.5、2、3、4、6、7 mm)等等
选项
  • 质量控制设备
    质量控制设备
    实验室设备可以控制压接质量是否符合行业规范或任何其他特殊要求。可以通过我们的截面分析仪、拉力测试仪和压接(CRIMP)高度控制工具,以及专门的测量软件进行检测。
  • 摄像机质量控制
    摄像机质量控制
    根据选定的程序,高/低清晰度摄像机拍摄并控制元件的位置、颜色和剥离长度。根据组件的大小选择高清晰度或低清晰度。
  • 防呆装置
    防呆装置
    控制NG/NOK产品的使用。如果CFM检测到质量偏差并估计连接为NG/NOK,则机器停止运行并等待,直到将NG/NOK产品放置到防错盒。
  • 矫直、切割、扭脱站
    矫直、切割、扭脱站
    钢丝矫直是通过梳理进行的。



    切割单元在接头压接后切割导线,以获得相同长度的导线。它适合直径达1.5平方毫米的电线。

    剥皮长度(直到7 mm)和刀片插入绝缘层的深度由千分尺设置。切割和剥离区域的废物清除由真空吸尘器进行。



    所有站点的运动都由步进电机驱动。
  • 压力监控器(CFM))
    压力监控器(CFM))
    CFM捕捉力-时间曲线,并检测与质量公差的任何偏差。该系统可与多种类型的压接(CRIMP)和压接机(Splicing Crimping)配合使用,适用于任何需要在线监测力的应用。

    CFM的参考曲线与压力相关,但事实上它能反映出诸如:缺少线股、元件定位或压接(CRIMP)高度不准确、绝缘条长度不足、接头处绝缘等质量偏差。

    CFM还允许调整自动切割或拒收有缺陷的物品。
需要基础版本?请点击查阅:
需要了解更多自动化功能?请查阅升级版本:

应用领域
组件类型
  • 新能源领域
    新能源领域
    新能源领域
  • 汽车领域
    汽车领域
    汽车领域
  • 土木工程领域
    土木工程领域
    土木工程领域
  • 电子工业领域
    电子工业领域
    电子工业领域
  • 轻工业领域
    轻工业领域
    轻工业领域
  • 大众市场
    大众市场
    大众市场
  • 医学工业领域
    医学工业领域
    医学工业领域
  • 铁路领域
    铁路领域
    铁路领域
  • 金属线
    金属线
    金属线
  • 二极管 & 电阻
    二极管 & 电阻
    二极管 & 电阻
  • 灯丝
    灯丝
    灯丝
  • 导线 & 电容
    导线 & 电容
    导线 & 电容
  • 导线 & 线圈(漆包线)
    导线 & 线圈(漆包线)
    导线 & 线圈(漆包线)
  • 导线  &  二极管
    导线  &  二极管
    导线 & 二极管
  • 导线 & 引脚框
    导线 & 引脚框
    导线 & 引脚框
  • 导线 & 金属引脚
    导线 & 金属引脚
    导线 & 金属引脚
  • 导线 & PCB
    导线 & PCB
    导线 & PCB
  • 导线 & 传感器
    导线 & 传感器
    导线 & 传感器
  • 导线 & 电阻
    导线 & 电阻
    导线 & 电阻
  • 导线 & 导线
    导线 & 导线
    导线 & 导线
  • PCB & 同轴连接器
    PCB & 同轴连接器
    PCB & 同轴连接器
  • 导线 & PIN
    导线 & PIN
    导线 & PIN
  • 导线 & 塑料连接器
    导线 & 塑料连接器
    导线 & 塑料连接器
  • 导线 & 插头适配器
    导线 & 插头适配器
    导线 & 插头适配器
  • 导线 & 天线
    导线 & 天线
    导线 & 天线
