PININSERT 2100
PININSERT 2100
Pininsert 2100是一种启动或伺服驱动的台式插针设备,采用半自动插针方式将PIN针插入(PIN INSERTION)各种电气元件。它被设计为可以独立使用的或集成到产线上而广泛应用于中小批量生产(每小时高达3600针)

元件位于可手动调节的工作台上,操作员将其移动到工作区,在分步操作模式和手动操作模式下根据操作员设定的选项一次插入一根PIN针,电动工作台在选定设置下自动运行并进行生产。
  • 设备采用在线作业模式,运动机构伺服系统控制;
  • 兼容通用SMEMA自动上下料通讯接口;
  • 针线物料自动连续供应,自动切针、插针机构,生产全程自动化;
  • 采用成套力传感检测系统,实时显示插针受力曲线、监控产品批次压力变化,有效管控生产过程,品质回溯;
  • 可配备多达2插针工作头,实现不同型号插针生产;
  • 视觉定位系统实现PCB Mark定位、孔检测;
  • 友好的人机控制交互环境,集成生产统计、调试维护、日志管理等功能,通过用户权限管理有效保护日常生产参数安全;
  • 具备安全门开闭保护等完善的动作安全保护系统,确保工作安全可靠。

技术参数
  • 电源
    220V. 50Hz single-phase 10A
  • 功率
    0,5 kW
  • 气压
    6b
  • 瞬时循环时间
    500 ms/pin
  • 最大PIN针长度 (标准版)
    25 mm
  • 最大PIN针长度 (增长版)
    60 mm
  • PIN针最大截面尺寸
    1.5 mm
  • 插针头更换时间
    10 min.
  • 零件设定更改时间(插针头内侧)
    15 min.
  • 标准机械轴X轴 (可选项)
    150 mm stroke
  • 标准机械轴Y轴 (可选项)
    150 mm stroke
  • 重量(基础)
    70 kg
  • 尺寸 (W x D x H)
    400 x 400 x 700 mm
  • CE 认证

标准功能

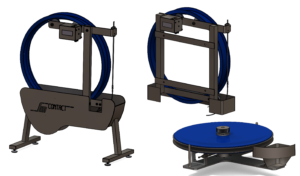

  • 放卷系统
    放卷系统
    根据针形式不同,放卷系统可分为:连针落地放卷机、绑带放卷机及端子放卷机。
  • 导引系统
    导引系统
    每根针都在切断前被固定在插针(PIN INSERTION)压力内,这一设计降低了针长度的公差以及为切针及插入提供精度。

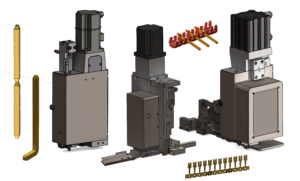

  • 插针压头
    插针压头
    插针(PIN INSERTION)压头,气动或伺服马达,包括工具组,可以根据应用将其更换为另一组。



    根据插针(PIN INSERTION)类型,插针(PIN INSERTION)压头分几种类型:连针型,直角,U形带(绑带)或端子。



    插入精度非常稳定并控制于±0.05mm(CPK> 1.68)之下。 使用伺服电机时,插入深度由编码器控制。



    插针技术(PIN INSERTION)可使用预切截面积从0.3到1.5 mm(伺服驱动)或1 mm(气动)的圆针线或方针线。
选项
  • 扫码器
    扫码器
    设备可配备扫码器读取不同的编码。
  • 防呆机制
    防呆机制
    产品在镭射感应器或压力监控器的监控下,若是不良品则将被投放到特别的收容器内,而设备则在未有检测到此不良品被投放之前,会保持停止状态。
  • 压力数据输出
    压力数据输出
    系统可输出所有的可用的插入力数据到文档
  • 插入力监控
    插入力监控
    压力监控器监控着每一针插入并将其与参考值对比。当插入力偏差值过大则将使设备自动停止并发出警报声。
  • 插针镭射监测
    插针镭射监测
    通过镭射监测控制,设备可以识别当前位置是否已经插针。针只插入空槽而已插针位置则会跳过。
  • 低/高清晰度摄像机
    低/高清晰度摄像机
    摄像机逻辑集成插入高度控制。清晰度的选择取决于产品的大小。
  • 产品定位检测
    产品定位检测
    使用镭射定位监测产品定位。当产品未正确放置时,系统在屏幕上发送一个错误提示并且阻止设备运作,直到产品正确放置后方可继续进行。
  • 自动电动定位
    自动电动定位
    Pininsert 2100可配置电动平台。从而它的运动定位可由电机精确地从从一点移动到另一点。
  • 产品位置校正装置
    产品位置校正装置
    设备工作台可安装对齐装置,产品可放入装置上简化定位。

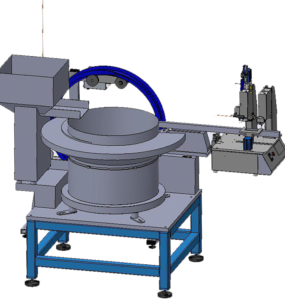

  • 连接器震动盘供料
    连接器震动盘供料
    散针供料选用。经由漏斗将针自动地输送到震动盘机直线震动传动带上。
  • 照明与安全防护
    照明与安全防护
    可在设备框架上应用安全防护光栅来监测外来物品闯入以停止机器运作,同时此选项也为操作人员提供照明,确保其安全

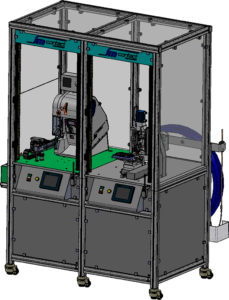

  • 框架与电柜
    框架与电柜
    设备及其所有的配套组件可集成到落地外框内,包含PLC及HMI(人机界面)。
应用领域
连接类型
  • 新能源领域
    新能源领域
    新能源领域
  • 汽车工业领域
    汽车工业领域
    汽车工业领域
  • 电子领域
    电子领域
    电子领域
  • IGBT半导体
    IGBT半导体
    IGBT半导体
  • 通信领域
    通信领域
    通信领域
  • 印刷领域
    印刷领域
    印刷领域
  • PIN & 线圈框引脚
    PIN & 线圈框引脚
    PIN & 线圈框引脚
  • PIN & 金属元件
    PIN & 金属元件
    PIN & 金属元件
  • PIN & PCB
    PIN & PCB
    PIN & PCB
  • PIN & 塑料元件
    PIN & 塑料元件
    PIN & 塑料元件
  • PIN & 塑料元件 & PCB
    PIN & 塑料元件 & PCB
    PIN & 塑料元件 & PCB
  • 定制连接器
    定制连接器
    定制连接器
