拼针插入技术(PIN INSERTION)是一种适用于PCB、线圈框架、塑料连接器等的电子组件互连方法。相比于普通的连接器,此解决方案具有成本效益且可定制(的优点)。 各种针的压入形状和尺寸都可以精确地配合产品。 符合EN 60352-5标准及汽车行业规范,可确保连接的高质量。 (您)在下面查找有关插针连接(PIN INSERTION)的优势和更多的应用信息。


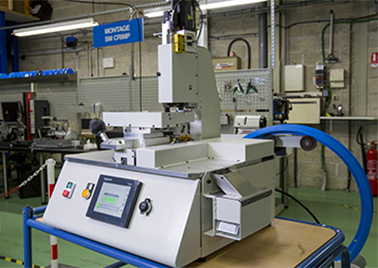

  • 散针供料
    散针供料

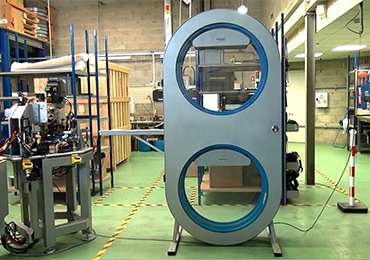

  • 头对头针卷供料
    头对头针卷供料

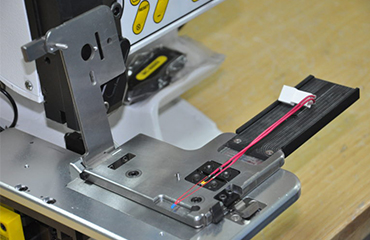

  • 弹夹针带供料
    弹夹针带供料
  • 应用领域
  • 组件类型
  • 新能源
    新能源
    新能源
  • 汽车工业
    汽车工业
    汽车工业
  • 电子元件
    电子元件
    电子元件
  • 印刷行业
    印刷行业
    印刷行业
  • 通信领域
    通信领域
    通信领域
  • IGBT半导体
    IGBT半导体
    IGBT半导体
  • PIN & 线圈框引脚
    PIN & 线圈框引脚
    PIN & 线圈框引脚

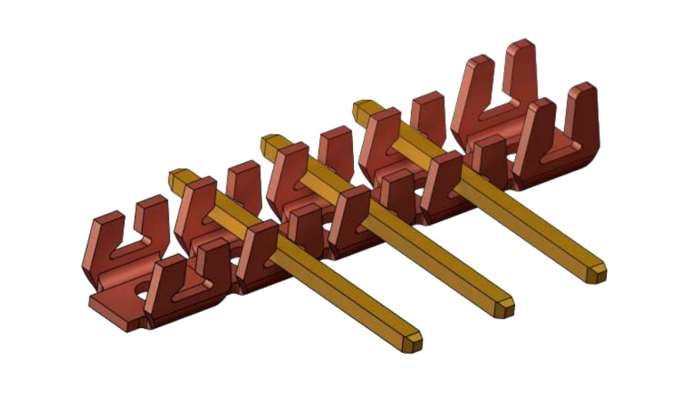

  • PIN & 金属元件
    PIN & 金属元件
    PIN & 金属元件

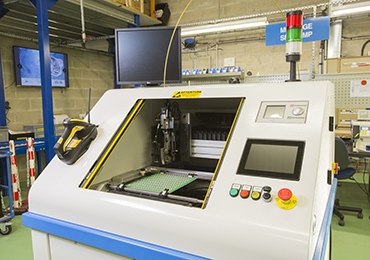

  • PIN & PCB
    PIN & PCB
    PIN & PCB

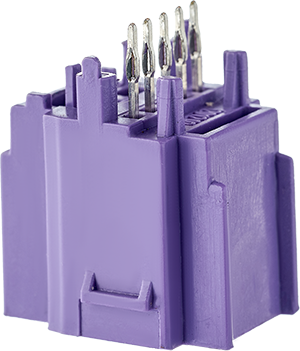

  • PIN & 塑料元件
    PIN & 塑料元件
    PIN & 塑料元件
  • PIN & 塑料元件 & PCB
    PIN & 塑料元件 & PCB
    PIN & 塑料元件 & PCB
  • 定制连接器
    定制连接器
    定制连接器
为什么需要它
PIN技术的优势
  • 低插入力
    低插入力

    较低的插入力简化了成品组件,以降低了成本。

  • 品质
    品质

    Pressfit针 0.50×0.40 mm, 0.60×1.00 mm, 0.60×0.60 mm均符合EN 60352-5标准。说明了它具备符合要求的接触阻抗(<0.5Ωm),可接受的形变及阻抗以应对快速的温度和气候变化。

  • 多孔兼容
    多孔兼容

    提供各种针的压入形状以适应不同孔的尺寸及公差,从而为根据客户要求的插入力和拔出力提供了选择。

  • 可修复性
    可修复性

    区别于传统焊接,插针(PIN INSERTION)将允许根据需要而将针移除、重新插接并修复。

  • 成本效益
    成本效益

    免除了高额费用采购的连接端子,而仅需采购必要的针即可满足客户组件的需要。

  • 汽车行业标准
    汽车行业标准

    针尖的尺寸符合世界知名汽车行业如宝马、通用、奔驰、雪铁龙、大众等国际品牌标准;标准涵盖了针尖的预切角、圆角、宽度及高度等尺寸规范;

  • 实用性
    实用性

    插接工艺(PIN INSERTION)在插入深度及位置上都是可调整的,可应用于需求必要数量插入的组件:如PCB板、塑料壳体、金属连接器、线圈框架等常见元器件中。

  • 易于操作
    易于操作

    通过自动化控制,一般操作工人即可实现速度高达15000针/小时的插针工作(PIN INSERTION)

  • 抗形变及抗震动
    抗形变及抗震动

    插针工艺(PIN INSERTION)无需焊接,故无电烙铁的需要及无原件损坏的可能;且可在震动中保持良好的信赖性。

如果实现可靠连接?
PIN技术的专业流程
1. PIN针参数选型
2. 工具选型
3. 插针过程模拟
4. 实验测试
5. 设备生产
PIN针参数选型
1. PIN针参数选型
根据应用类型、连接器/元件材料、工作环境和温度范围来定义PIN针参数
你得到了什么?
Pin 材料 (bronze, brass, CuFe2p, CuMg0.1, CuNi3SiMg, CuNiSi, Staku30), 图层材料 (Ni-based 1.3-3 μ: Ag, Au, Sn), 形状 (方形、圆形), 类型 (光滑型,星型,翼型,倒刺型,Pressift,复合型)长度(2-70mm)
工具选型
2. 工具选型
SM Contact的工程师根据应用要求及连接样品进行设计工具
你得到了什么?
设备类型,定制的特殊工具
插针过程模拟
3. 插针过程模拟

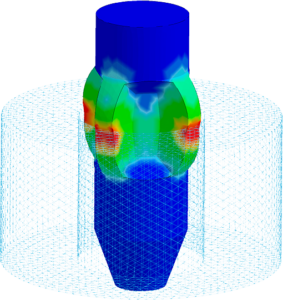

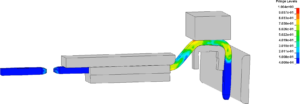

通过FEA软件为元件构建模型并定义元件类型和材料,然后对压接过程中的应变力和压力进行模拟验证
你得到了什么?
最佳的插针(PIN INSERTION)参数和升级选项,以匹配行业标准和客户需求
实验测试
4. 实验测试

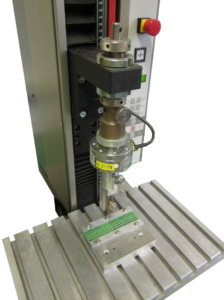

制作样品并进行实验分析:插拔力分析,接触电阻测试
你得到了什么?
符合行业标准和客户要求且具有准确连接参数的报告
设备生产
5. 设备生产
工程部门合理选配自动化等级,速率,特定配置选项和质量控制设备。
你得到了什么?
根据客户的应用领域、质量要求、自动化等级、成本以及生产需求来定制插针设备(PIN INSERTION)
PIN 类型
  • 光滑型
    光滑型
  • 星型
    星型
  • 尖翼型
    尖翼型
  • 鱼眼孔型
    鱼眼孔型
  • 复合型
    复合型

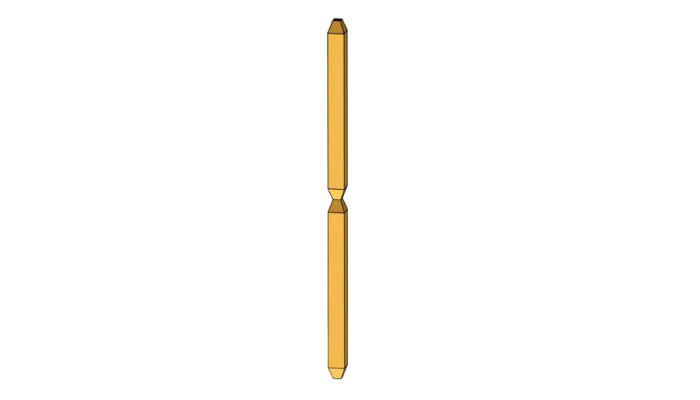

PIN针两头设计成倒角样式以适应各种连接

应用

线圈框,没有金属孔的印刷电路板,二次成型注塑元件,带孔塑料元件,小公差孔径的金属元件

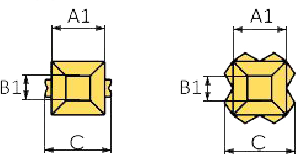

尺寸图
Wire shape Square Round
A1 0.3 0.4 0.46 0.5 0.71 0.91 1 1.14 0.5 0.63 1
B1 0.2 0.25 0.25 0.25 0.35 0.45 0.55 0.6 0.3 0.3 0.4

良好的机械阻力,孔径公差补偿,适用于焊锡回流

光滑的针尖可以轻松的插入并且不造成任何损害,4个凸起的翼边可保证PIN针插入后稳定牢固

应用

单面或双面印刷电路板,塑料连接器,线圈架

尺寸图
Wire shape Square
A1 0.3 0.3 0.4 0.4 0.46 0.46 0.5 0.5 0.63 0.63 0.71 0.71 0.91 0.91 1 1 1.14 1.14
A2
C 0.5 0.55* 0.63 0.7* 0.73 0.8* 0.78 0.84* 0.97 1.07* 1.17 1.24* 1.5 1.55* 1.73 1.8* 1.93 2*
D 1.1 1.1 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
B1 0.2 0.2 0.25 0.25 0.25 0.25 0.25 0.25 0.3 0.3 0.35 0.35 0.55 0.55 0.55 0.55 0.6 0.6
B2
Wire shape Rect. Round
A1 0.63 0.5 0.5 1 1 1.5 1.5 1.5
A2 1 - - - - - - -
C 1.27 0.66 0.7* 1.32 1.4* 1.78 1.78 1.78
D 1.5 0.8 0.8 1.5 1.5 1.5 1.5 1.5
B1 0.3 0.3 0.3 0.4 0.4 0.7 0.8 0.9
B2 0.5 - - - - - - -
* Reinforced star

光滑的针尖可以轻松的插入并且不造成任何损害,两个凸起的翼边可保证良好的机械阻力。

满足汽车制造商的需求

应用

塑料连接器

尺寸图
Wire shape Square – wings Square – harpoon
A1 0.63 0.63 0.63
C 0.93 0.84 0.85
D 1 1 0.65
B1 0.3 0.3 0.3

专门用于汽车工业领域
匹配元件的孔径公差为±0.1mm
符合IEC 60352-5标准

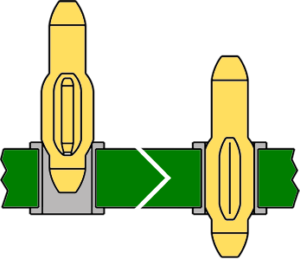

钻孔和鱼眼孔区之间的尺寸差异是鱼眼孔型针在插针过程中发生应变变形,填充钻孔形成可靠连接

应用

双面印刷电路板,特别是汽车工业领域

尺寸图
Wire shape Rectangular Square
A1 0.4 0.6 0.63 0.63 0.63 0.63 0.63 0.63 0.63 0.63
A2 0.5 1 0.8 - - - - - - -
C 0.7 1.34 1.15 1.12 1.12 1.12 1.12 1.12 1.12 1.1
D 1.8 3 3 1.8 1.8 2.66 2.66 3 3 3
B1 0.2 0.27 0.24 0.25 0.3 0.25 0.3 0.25 0.3 0.3
B2 0.25 0.5 0.45 - - - - - - -
** D=1.8 – pressfit short D=2.66 – pressfit medium D=3 – pressfit long

一种PIN针可以同时具有几种不同的针头形状,用于两个元件的直接连接。
PIN针的长度,形状和类型可以根据具体连接应用来定义

应用

多层印刷电路板,多层带有塑料零件的印刷电路板


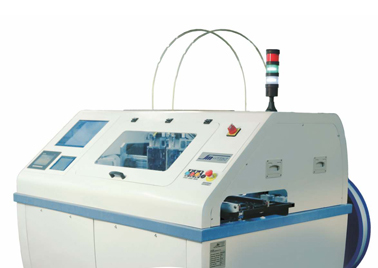

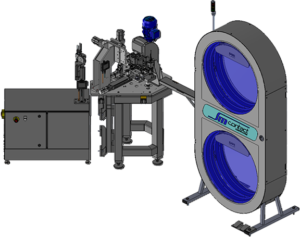

设备
点击查看PIN针设备选项,所有设备均可根据应用领域、质量要求、自动化等级、成本以及生产量需求定制
相关话题
